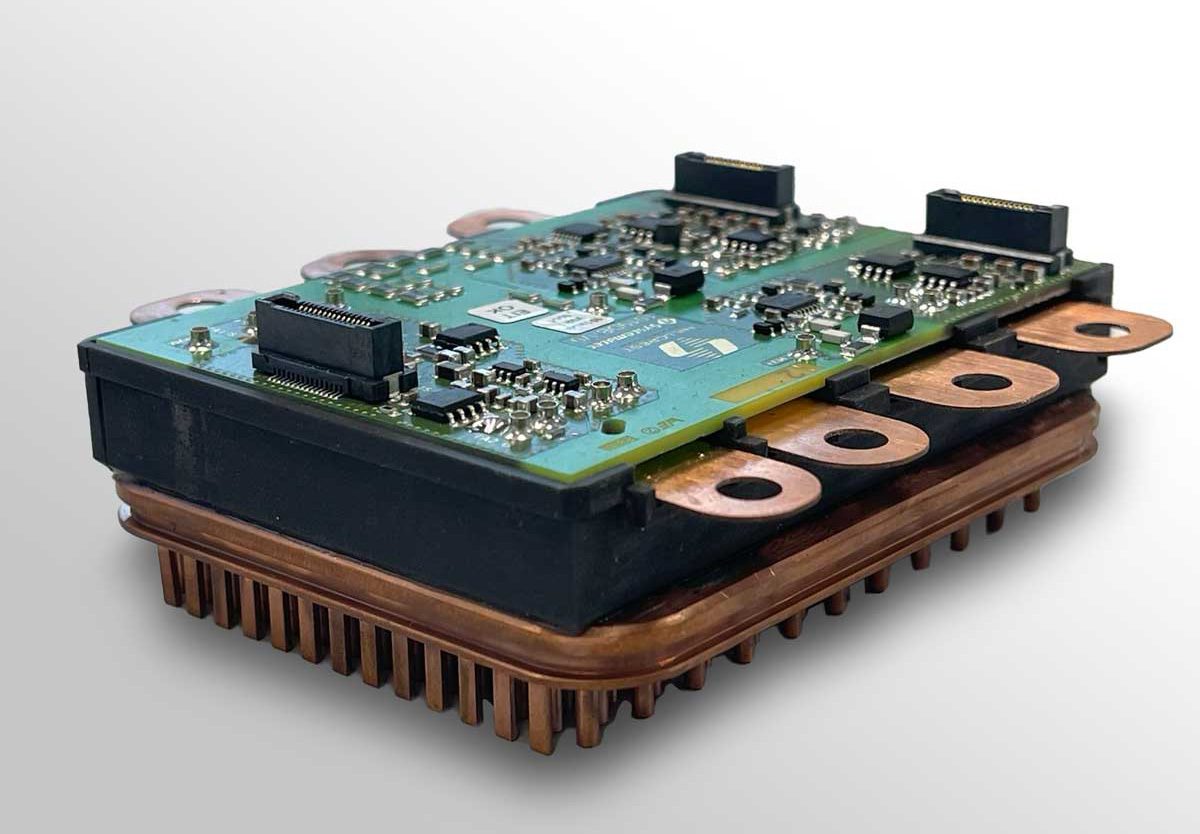

Hillcrest'in ZVS invertörü motor gerilim aşımını %90'dan fazla azalttı

Hillcrest Energy Technologies, sıfır gerilim anahtarlamalı (ZVS) invertörünün motor terminallerindeki aşırı gerilimi klasik sert anahtarlamalı silisyum karbür (SiC) üniteye kıyasla çok daha etkili bastırdığını hakem değerlendirmesinden geçmiş verilerle ortaya koydu. Eşleştirilmiş testlerde ZVS tasarımı, DC bara geriliminin yalnızca %4 üzerine çıkarken, referans SiC ünitesi yaklaşık %50 seviyesinde kaldı — yani %90’ın üzerinde bir düşüş.

Test düzeneği nasıl kuruldu

Karşılaştırma, 80 kW’lık bir motor ile 2 metre uzunluğunda blendajlı kablo üzerinden yapıldı; DC bara 400 V, anahtarlama frekansı 20 kHz olarak belirlendi. Koşullar zorlaştırıldığında — 470 V DC ve 40 kHz — tablo daha da netleşti.

Özet Veriler: 80 kW motor · 2 m blendajlı kablo · 400 V DC @ 20 kHz temel test · Aşım DC bara geriliminin ~%50’sinden %4’üne indi · dv/dt ~16 V/ns’den 1,4 V/ns’ye · 5 MHz üzeri emisyonlar yaklaşık 25 dB daha düşük

Bu yüksek çalışma noktasında gerilim değişim hızı yaklaşık 16 V/ns’den 1,4 V/ns’ye geriledi. 5 MHz üzerindeki yayılan emisyonlar da yaklaşık 25 dB azaldı. Çalışma, Vancouver’daki IEEE ECCE 2026 için kabul edilen “High-Performance ZVS Inverter for Traction Systems Under Reflected Wave Conditions” başlıklı bildiride ayrıntılandırılıyor.

Hızlı anahtarlama neden sorun çıkarıyor?

Silisyum karbür elemanlar silisyumlu atalarından daha hızlı anahtarlanıyor ve bu hızın bir yan etkisi var. İnvertör, kablo ve motor arasındaki empedans uyumsuzluğu tekrarlanan gerilim yansımalarını tetikliyor; motor terminalleri, kablo sadece birkaç metre olsa bile DC bara geriliminin neredeyse iki katını görebiliyor.

Bu aşırı gerilim kendini hemen belli etmiyor. Sargı yalıtımını yavaş yavaş yıpratıyor ve eninde sonunda sargı arızalarına yol açıyor. Bilinen çözüm, motor terminallerine veya invertör kabinine pasif filtre eklemek; ancak filtreler beraberinde ek maliyet, hacim ve kayıp getiriyor.

Hillcrest’in yaklaşımı ilke olarak farklı: her elemanı, üzerindeki gerilim sıfıra yakınken komütasyon yapmak. Şirkete göre bu, gerilim geçişini yaklaşık on kat uzatıyor ve semptomu tedavi etmek yerine kaynağına iniyor.

Asıl sınav kablo uzunluğunda

En kötü senaryo olan çift darbe testinde, 50 metre kablo ve 470 V DC altında tepe yük gerilimi yaklaşık 920 V seviyesinde tutuldu — yani DC bara geriliminin iki katının altında. Hillcrest, incelenen konfigürasyon için kritik kablo uzunluğunu yaklaşık 18 metre olarak veriyor.

• Aşım: DC bara geriliminin ~%50’sinden %4’üne
• Değişim hızı: 470 V DC / 40 kHz’de ~16 V/ns’den 1,4 V/ns’ye
• Yüksek frekans emisyonları: 5 MHz üzerinde ~25 dB daha az
• Kritik kablo uzunluğu: incelenen düzenekte yaklaşık 18 m

Hillcrest Mühendislikten Sorumlu Başkan Yardımcısı Emanuel Serban, sonucu kök nedene müdahale olarak çerçeveledi: ona göre anahtarlama anında dv/dt’yi kontrol etmek, problemi ortadan kaldırıyor; semptomu tedavi etmiyor. Hem teorik analiz hem de deneysel sonuçlar, kabloyla beslenen sistemlerde EMI ve terminal aşırı geriliminde ciddi bir düşüşe işaret ediyor.

CEO Don Currie ise açıklamasını ticari açıdan asıl önemli olan kesime yöneltti: Ona göre sürücü üreticileri, yeni bir güç dönüştürme mimarisine yatırım yapmadan önce hakem değerlendirmesinden geçmiş doğrulama bekliyor.

Bundan sonra ne izlenmeli?

Hakem onayı bir eşik, ama tek başına tasarım zaferi değil. Sıradaki soru, Hillcrest’in ZVS’yi laboratuvar karşılaştırmasından gerçekten sahaya çıkan çekiş sistemlerine taşıyıp taşıyamayacağı ve kazanımların OEM’lerin gerçekte belirlediği kablo uzunlukları ile güç seviyelerinde de korunup korunmayacağı. Şimdilik şirketin elinde bu görüşmelere götürebileceği, belgelenmiş ve tekrarlanabilir bir sonuç var.
